編者按:

《建筑與市政工程防水通用規范》是全文強制性規范。它與法律、行政法規、部門規章中的技術性規定配合形成“技術法規”體系，是建筑與市政防水類各種具體技術規范、規程的依據。任何標準都有一定的理論基礎、技術背景。只有理論上對它宏觀認識，才能很好地理解規范、運用規范，不會局部地糾結于某一條文，形成完整理解的思想體系。浙江魯班防水邀請浙江工業大學張文華教授對規范的一些理論問題進行分析。希望對大家有所幫助。

建筑設計是指在建筑物建造之前，設計者按照建設任務，把施工過程和使用過程中所存在的或可能發生的問題，事先作好通盤的設想，擬定好解決這些問題的辦法、方案，用圖紙和文件表達出來。作為備料、施工組織工作和各工種在制作、建造工作中互相配合協作的共同依據。并使建成的建筑物充分滿足使用者和社會所期望的各種要求及用途。

2023年4月1日開始實施的強制性工程建設規范《建筑和市政工程防水通用規范》GB 55030-2022的第4.1.1條規定“工程防水應進行專項防水設計”。什么是專項防水設計？為什么要進行專項防水設計？專項防水設計應包括哪些內容？

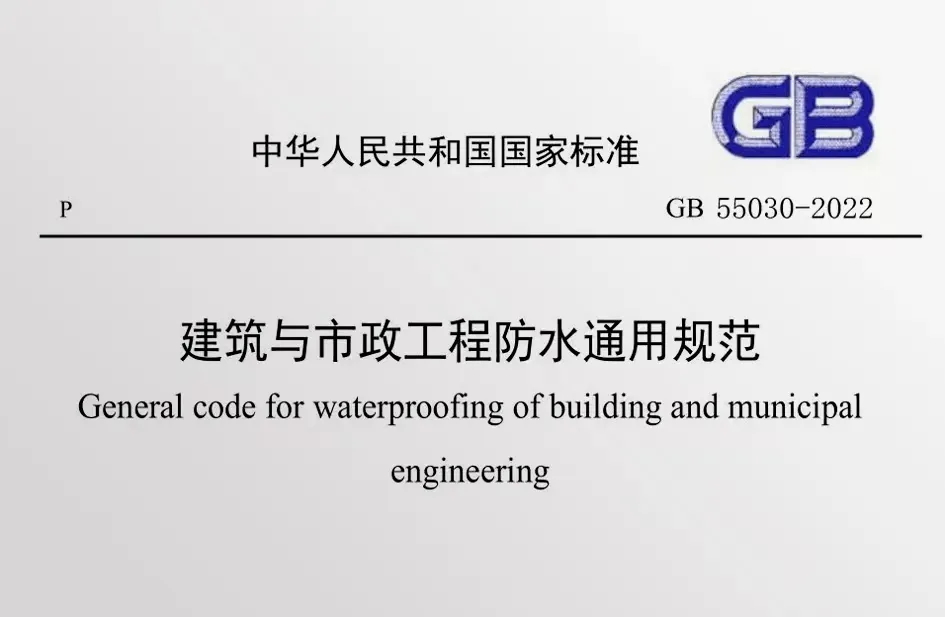

《建筑和市政工程防水通用規范》

1.什么是專項防水設計

1.1 專項防水設計的定義

專項設計又稱為設計專篇，是指針對特定項目、問題或需求所進行的一種專門設計。專項防水設計可以定義為“針對建設項目、以達到項目的防水基本功能要求所進行的專門設計”。

隨著社會的不斷發展和進步，建設項目日益多樣化、復雜化，專項防水設計應針對每個建設項目特定的功能需求、建筑形式、結構類型和設備系統，深入分析項目對防水的目標要求、滲漏造成的危害大小、工程的重要程度、工程所處的防水使用環境特點、影響防水目標實現的因素等，提出適宜的防水構造做法、選擇相應的防水材料、提出材料的性能要求、完善節點防水做法，形成可靠、適宜、合理的防水設防方案。

2.為什么要進行專項防水設計

2.1 不同工程防水部位的要求各異，應作相應的專項防水設計

道路、橋梁、地鐵、隧道、水池、垃圾填埋場等不同的市政工程，建筑工程的屋面、外墻、衛生間、地下室等不同部位，對防水的設防要求各不相同。同為屋面，又有上人屋面、不上人屋面、種植屋面、倒置屋面、蓄水屋面、隔熱屋面等不同的功能要求和構造做法，因此不同建設項目的防水設防做法千差萬別，必須通過專項防水設計來實現建設項目的防水基本功能要求。

不合理的防水設計也是造成工程防水失敗的主要因素之一，在多次的建筑滲漏調查中，不合理的防水設計造成的建筑滲漏比例約占總滲漏率的1/4左右，設計不合理，再好的材料和精心操作也不能彌補，可見防水設計對確保工程無滲漏是非常重要的，通過專項防水設計達到優化防水設防方案是非常必要的。

2.2 防水材料品種繁多，性能各異

防水材料是類別、品種、類型、規格最多的建筑材料之一，不同的防水材料具有較大的性能差異，適用范圍也各不相同。我國是世界上防水材料類別、品種最齊全的國家，各種名稱的防水材料在不同的建設項目上百花齊放、各顯神通。而熟悉和合理選用防水材料是做好工程防水設防的基礎，唯使具有足夠工程防水經驗的設計師介入，通過專項防水設計才能達到合理選材、物盡其用的目的。

2.3 按圖施工的要求

防水施工前的材料采購、施工人員、施工機具準備、施工技術交底等工作都要依賴于明確的防水工程設計。幾道防水設防、每道防水層采用那種防水材料、找坡層、找平層、保護層的做法和要求、節點如何設防、施工中應注意哪些問題等，唯有專項防水設計才能交待明白。

2.4 防水工程的招投標，需有明確的防水設計做依據

根據國家相關的建筑法律法規，防水防腐保溫施工是需要專業承包資質的，大型建筑工程或市政工程防水，應通過招投標確定專業防水施工企業。專項防水設計是招標書的主要技術內容之一，也是招標單位編制防水工程量清單、投標單位編制防水施工方案和防水工程造價的主要依據。

2.5 專項防水設計是防水工程概算、預算、決算的依據

建筑和市政工程進行初步設計時要編制概算，施工圖設計完成后要編制預算，項目竣工驗收后要編制工程決算。概算依據初步設計，預算依據施工圖設計，決算依據經監理和建設單位審核的竣工圖，根據圖紙可以算出防水面積，各道構造作法，使用什么材料，沒有防水設計無法進行概算、預算和決算。

2.6 防水工程監理需按專項防水設計進行

防水專項設計是監理工作的依據，施工方的材料采購是否滿足設計要求，防水構造做法、防水施工操作工藝和要求、防水工程質量等是否達到按圖施工的要求，其先決條件是要有防水專項設計。所以沒有防水專項設計，就無法監理，也就失去了防水質量的監控保證。

2.7 防水專項設計是防水維修的依據

工程竣工交付使用后，由于各種原因發生滲漏需要進行維修時，查找滲漏原因、制訂滲漏維修方案等都需要以原設計作為依據。項目進行改建，項目達到工程防水設計工作年限后判斷工程防水是否失效，防水層失效進行翻修等，也都需要以原設計圖紙作為依據。

3.專項防水設計的內容

在進行建筑與市政工程設計時，所有與防水相關的部位均應進行專項防水設計。專項防水設計的內容一般應包括防水設計范圍、防水設計依據、防水設計工作年限、工程防水類別、防水使用環境類別、防水等級、各部位防水做法、細部節點防水構造、防水材料性能要求、排水和截水措施等。

3.1 防水設計范圍

在防水專篇中應詳細描述本項目需要進行防水設防的部位。建筑工程應包括屋面、外墻、地下室、廚衛等有用水的室內地面和墻面等。市政工程應包括地鐵、隧道、地下人行通道、綜合管廊、涵洞、公路和市政道路橋梁、過街天橋、道路和各類水池、人工湖、景觀水系等蓄水類工程。

獨立的專項防水設計還應包括項目的工程概況，詳細描述項目的基本信息，如項目建設單位、建設地點，工程性質、用途和功能，建筑面積、層數、建筑基本平面形狀及尺寸，基礎型式及埋深、地下結構型式和埋深、上部結構類型，工程地質、水文地質和氣候條件等。

3.2 防水設計依據

防水設計依據一般應包括：

（1）工程設計和合同書；

（2）建設單位提供的設計任務書、相關要求、說明及技術資料；

（3）建設單位提供的用地紅線、坐標圖、現場地形圖、項目周邊道路、河道及市政管線等資料；

（4）現行有關規范、標準、規程、導則等：如國家標準《建筑與市政工程防水通用規范》GB 55030、《屋面工程技術規范》GB 50345、《坡屋面工程技術規范》GB 50693、《地下工程防水技術規范》GB 50108；行業標準《建筑外墻防水工程技術規程》JGJ/T 235、《住宅室內防水工程技術規范》JGJ 298；地方標準《浙江省建筑防水技術規程》DB33/T 1147，團體標準《隧道工程防水技術規范》CECS 370等。

3.3 防水設計工作年限

《建筑與市政工程防水通用規范》GB 55030，第2.0.2條規定了工程防水設計工作年限。需要注意條文中的設計工作年限是最低工作年限，建設項目的防水設計工作年限是可以高于通用規范規定的年限的，應根據項目性質、重要程度、業主要求等多個因素，并考慮項目全壽命周期內的維修次數確定。在專項防水設計中應按照防水部位分別明確相應的防水設計工作年限。

3.4 工程防水類別、防水使用環境類別和防水等級

通用規范第2.0.3條明確了工程防水類別，第2.0.4條和2.0.5條明確了防水使用環境類別，第2.0.6條規定工程防水等級的確定依據和相應的防水等級。在專項防水設計中明確項目各部位的工程防水類別、防水使用環境類別和防水等級。上述內容采用表格的形式更一目了然。

3.5 防水做法

一個項目有多個需要進行防水設防的部位，每個部位因其使用環境的不同、使用功能的不同，防水做法也不盡相同。專項防水設計中明確按照部位的防水做法，明確做法中各層次選用的材料名稱、規格、厚度和基本性能要求。一般也采用表格的形式來表達各部位的防水做法。

3.6 細部節點防水構造

細部節點是指容易出現滲漏防水薄弱部位，設計應重視細部節點的防水構造做法，在專項防水設計中應對各部位中出現的節點部位用圖示加文字的方式一一給出構造做法。

細部節點常用的防水做法包括：

（1）采用密封材料處理不同材質之間的接縫；

（2）采用壓條、壓埋、密封等手段處理防水層、附加層的收頭；

（3）節點處的防水層宜采用同質防水材料增強處理；

（4）檐口和檐溝外側下沿、壓頂內側下端等做滴水處理等。

細部構造做法設計要求具有較高的防水專業知識和經驗，項目設計時需要有經驗的設計師參與。也可以請防水公司的專業人員參與，但要注意防水企業人員的傾向性。

3.7 防水材料性能要求

專項防水設計中防水材料宜選用有國家或行業材料標準的材料，材料名稱宜與標準的名稱一致，并說明執行標準的名稱，使材料采購和進場檢驗有明確的依據和性能要求。標準中有多個品種和規格型號時，專項設計中應明確品種和規格型號。采用新材料無相關國家和行業標準時，應依據通規第1.0.3條規定，由相關責任組織論證以確定是否符合有關性能要求。

3.8 排水和截水措施

“以防為主、防排結合”是防水工程的基本原則，排水和截水措施是工程防水系統的重要組成部分。因此在專項防水設計中應明確排水和截水做法和技術要求。

屋面工程應明確屋面的排水方式、排水坡度、分水線、匯水面積、水的流向、檐溝布置和尺寸、水落口的分布等內容。匯水面積、檐溝尺寸、水落管數量和管徑等應經排水計算確定。排水的平面設計由建筑師繪制屋面平面布置圖，排水計算和水落管系統圖由給排水工程師完成。

有條件的地下工程應采用排水截水系統降低地下水的影響，在降低滲漏風險的同時還能提高抗浮的穩定性。地下工程的排水方法主要有具有自排水條件時設置排水盲溝、排水溝或水壓釋放層以重力自排方式降低地下水位，或設置集水井、排水井和抽水井，并配置自動控制抽水設備降低地下水位；滲排水溝、盲溝和集水井等設施的類型、位置、形式和尺寸應根據工程地質和水文地質條件經計算確定。截水方式主要有設置隔水帷幕或具有隔水功能的圍護結構等。

作者 | 張文華

浙江工業大學土木工程學院教授
