前言：
房屋滲漏修繕選用聚氨酯灌漿液進行堵漏時，常常出現(xiàn)一次堵漏后，仍又漏點并多次注漿仍不見成效的情況。由魯班防水自主研發(fā)生產的“微小裂縫專用低泡灌漿液（高粘高彈型）”，在一定程度上可以改善現(xiàn)有發(fā)泡型聚氨酯灌漿液在堵漏修繕中的不足。該技術榮獲2022-2023“中國家裝防水與滲漏修繕十大新技術”獎項。本文將通過研發(fā)背景，技術原理及施工應用情況等三個方面對該項新技術進行介紹。
一、研發(fā)背景
建筑修繕中發(fā)泡型聚氨酯灌漿料應用現(xiàn)狀分析
發(fā)泡型聚氨酯灌漿料的應用在建筑堵漏修繕中無可替代。小到樓上樓下滲漏竄水堵漏維修，大到地鐵、隧道、水利工程裂縫及時封堵修繕，發(fā)泡型聚氨酯灌漿料都是首選材料。

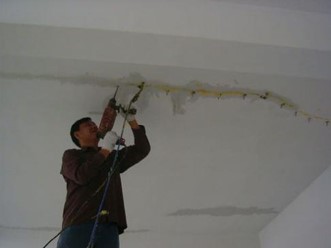

場景一：廚房樓層間的裂縫封堵

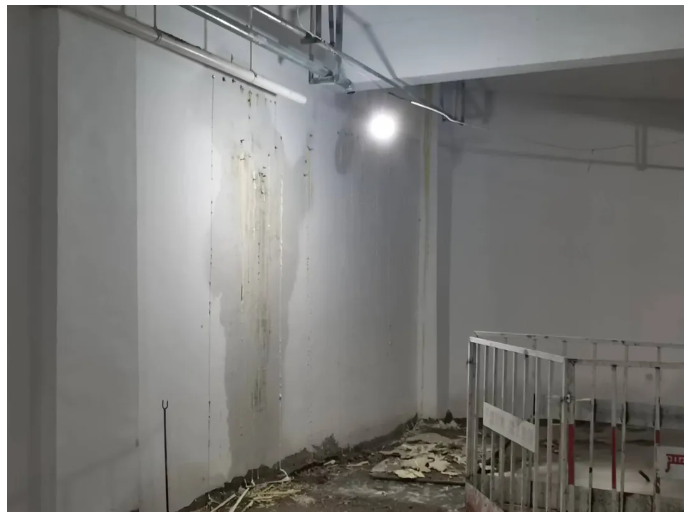

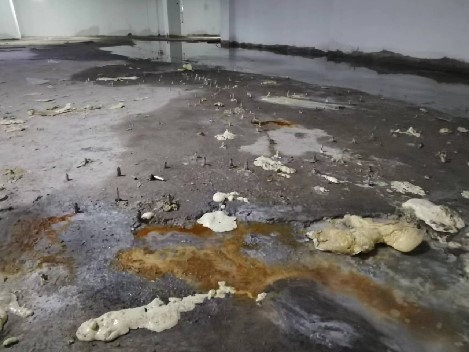

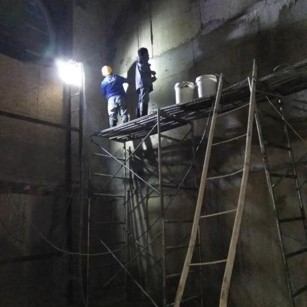

場景二：車庫、電梯井，地下室，線管管廊等動態(tài)及常有水環(huán)境

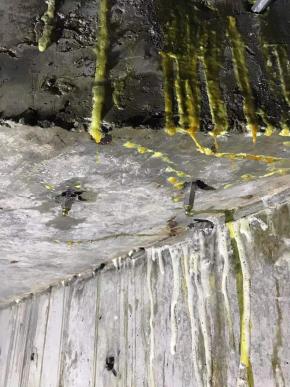

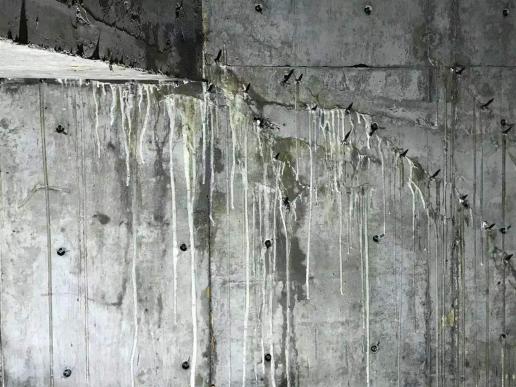

常規(guī)的灌漿堵漏施工作業(yè)中，灌漿料從高壓灌漿機經由注漿針頭灌注到滲水裂縫當中，遇水后快速反應發(fā)泡。通過高壓灌漿機的壓力作用以及發(fā)泡反應的協(xié)同作用下，將滲漏水從裂縫當中擠出，反應結合，發(fā)泡填充裂縫當中，從而起到堵漏防水的作用。水利工程中應用的高發(fā)泡倍率硬質聚氨酯灌漿料針對的大裂縫堵漏作用原理其實也是如此。
然而具體到材料的應用效果上，作為專業(yè)的防水工程承包商，多年來我們在堵漏修繕項目中遇到過不少難題，不斷試錯。在聚氨酯灌漿液的堵漏應用上，我們不斷總結經驗。從先前的對成本的控制、追求高效率的方向中脫離出來，更加全面綜合地考慮各種問題可能出現(xiàn)的原因及解決方法。
常見的灌漿堵漏問題：
發(fā)泡倍率過大對裂縫二次傷害
結構形變應力導致注漿部位再次開裂
施工部位（保護層跟混凝土結構層之間）錯誤
● 一般家庭漏水的裂縫通常在0.15～0.3mm的范圍內，裂縫的縱深方向偏向于上下方向，縱深厚度與樓板厚度相當或低于此厚度。高發(fā)泡倍率的灌漿料通過高壓灌漿機的作用灌注到裂縫當中，其產生的巨大壓力以及灌漿料遇水反應膨脹產生的壓力，容易對墻體造成二次破壞，尤其是當下老舊建筑因其使用年限等因素，高壓灌漿無疑是二次破壞，一次灌漿后可能會造成后續(xù)需要多次灌漿的隱患。

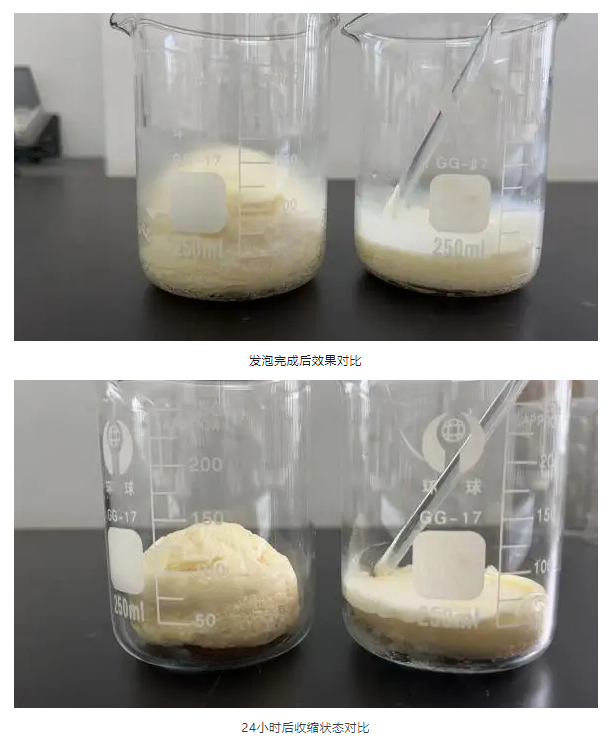

● 一般發(fā)泡灌漿料反應之后因材料硬度高，彈性效果差，建筑本身存在震動和溫差形變的情況下，容易導致材料破損從而失去堵漏效果。而且聚氨酯灌漿料本身發(fā)泡倍率高的情況下，固結干燥后的收縮效果同樣很大，發(fā)泡膨脹與收縮倍率之間相差10倍之多，對于季節(jié)性干濕循環(huán)的條件下，一次灌漿解決不了堵漏問題。
● 施工工藝不規(guī)范導致的二次滲漏。
為了解決現(xiàn)有聚氨酯灌漿料本身可能存在的一些問題，技術人員明確了以下產品研發(fā)方向：
● 低發(fā)泡
避免因發(fā)泡倍率過大，內應力大而引起的對墻體的二次傷害以及過大發(fā)泡后的過大收縮問題。
● 高彈性
解決因彈性不足易破損，無法抵御結構形變應力而導致滲漏的問題。
● 強粘結
提高粘結性，避免固結后因粘結度不夠而與結構脫離的問題。
二、技術原理

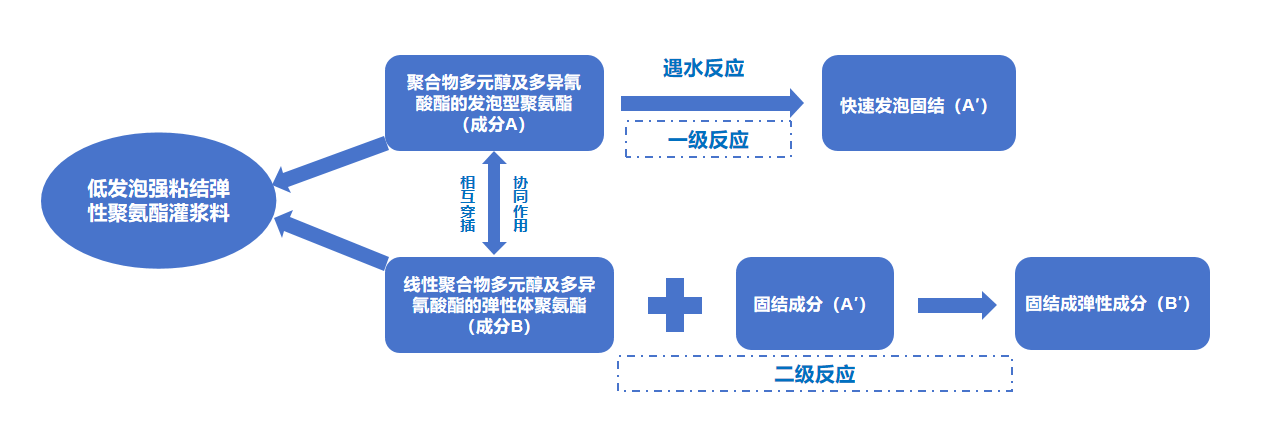

該產品的成分及反應機理如下：
其中，因B成分的加入，大大抑制了A成分的發(fā)泡率。材料與水反應，A成分快速反應發(fā)泡，驅趕、結合裂縫當中的水分。然后慢速的B成分與A′成分結合，固結彈性結構，同時B成分還能良好的填充發(fā)泡成分中的孔洞結構，使得整個灌漿料結構緊實，且充滿彈性效果。因材料特性差異各級反應間產生的快慢差，能夠在高壓注漿后緩釋因高壓作用對建筑產生的高壓形變，使得材料灌注后不會對建筑造成二次損傷。
三、技術應用
① 低發(fā)泡強粘結彈性聚氨酯灌漿料技術特點
● 特點一
發(fā)泡率低，（低發(fā)泡內應力小）不破壞主體結構，避免對墻體二次傷害。
粘結力大，固結后不會與結構脫離，一次堵漏無需二次注漿。
● 特點三

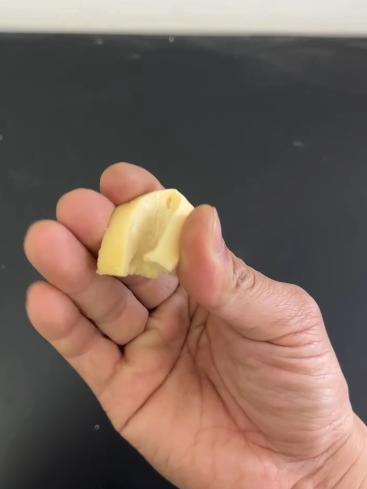

彈性好，可有效抵御結構形變應力，不破損。

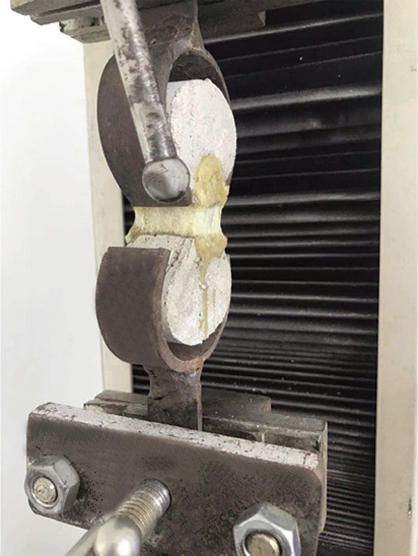

產品性能指標
② 低發(fā)泡強粘結彈性聚氨酯灌漿料技術應用

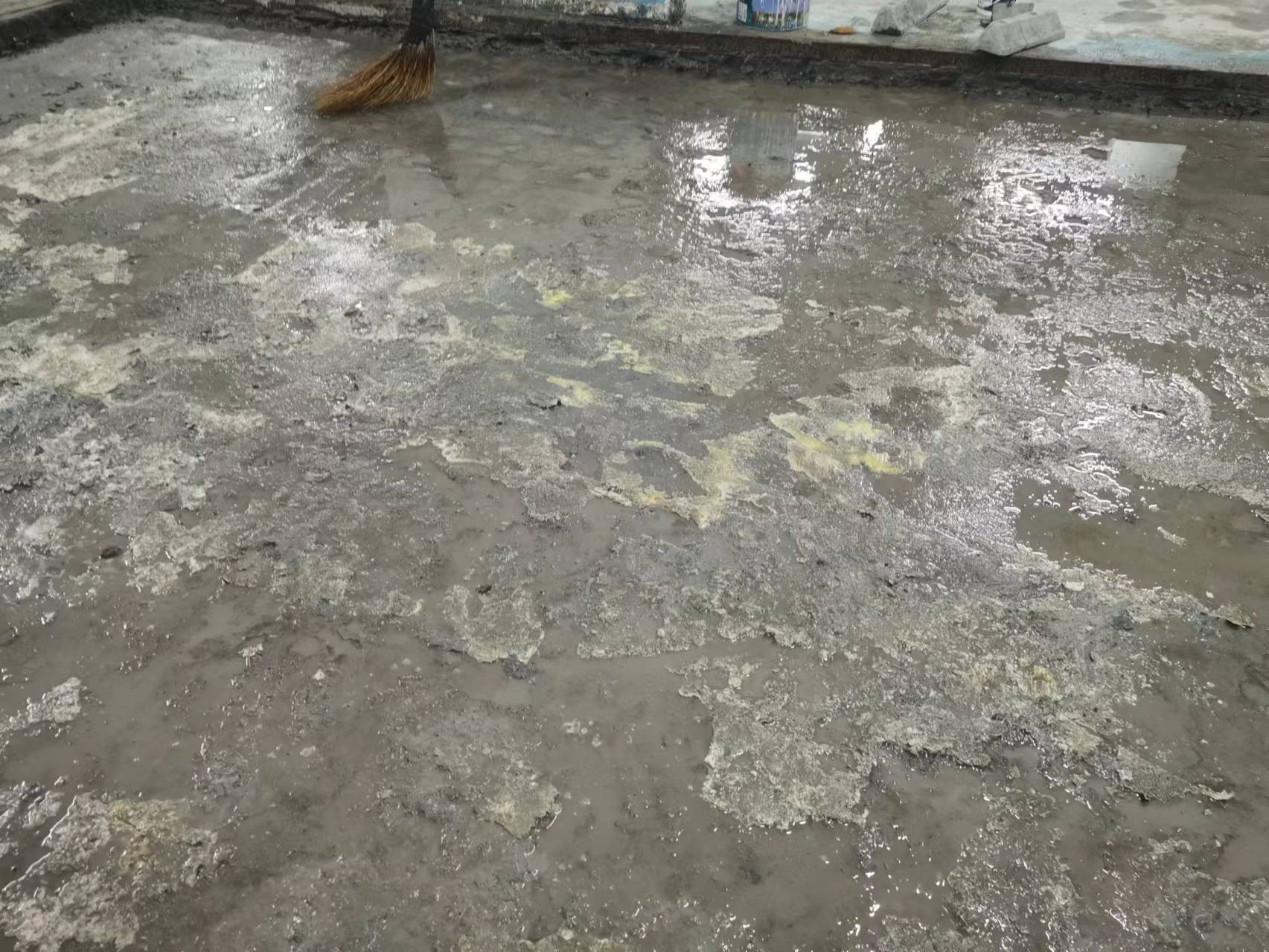

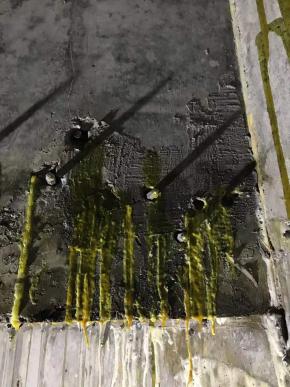

目前低發(fā)泡強粘結彈性聚氨酯灌漿料已經在多個工程中應用并得到非常好的修繕效果。如圖，某維修項目注漿堵漏現(xiàn)場。普通灌漿料（圖中白色部分）多次注漿后未能達到堵漏修繕效果，后技術人員及時更改方案，改用低泡灌漿料（圖中淡黃色部分）進行堵漏，堵漏效果甚好，一次注漿后3年內沒有發(fā)生二次滲漏。
具體到家庭房屋滲漏修繕時，采用低發(fā)泡強粘結彈性聚氨酯灌漿液進行堵漏的優(yōu)勢也十分明顯。例如：
● 陽臺滲漏。一般分為兩種滲漏情況：
（1）懸空架構與主體接縫處因承重或裝修時造成的后遺癥。將裂縫處清掃干凈后，對其注漿堵漏修繕，彈性好的低發(fā)泡強粘結彈性聚氨酯灌漿液能夠起到吸能緩沖的作用，既能做到不再滲漏，也不會對陽臺造成二次損傷；
（2）上下水管周圍長期泡水造成的細微滲漏。材料密實度較高的特點可有效避免這一問題。
● 廚衛(wèi)空間的裂縫滲漏。低發(fā)泡強粘結彈性聚氨酯灌漿液密實度高，可避免因長期泡水造成的空腔破損滲漏。
● 地下室內外墻的滲漏。水壓條件充足，高壓高氣體灌漿，二次損傷較為嚴重，往往造成的結果是一次修復，二次潮濕，三次滲漏，后患不斷。材料低泡、彈性的特性，能夠吸收一定的建筑形變能量，更能保障建筑結構的完整性。
四、權威認可
在2024年4月18日，由《中國建筑防水》雜志社、中建材蘇州防水研究院有限公司主辦的“第二屆房屋建筑防水修繕技術論壇暨第七屆家裝防水技術與市場研討會”中，該技術獲得行業(yè)內的一致認可，并獲評“中國家裝防水與滲漏修繕十大新技術”。同時由權威媒體央廣網同步報道。
目前該技術已經應用于各大市政滲漏維修及家庭堵漏修繕工程，一次堵漏效果顯著，防水效果優(yōu)越。且產品已大批量生產使用。相信隨著新品應用范圍的擴大，可以為更多家庭解決滲漏難題。未來，魯班防水也將持續(xù)致力于更多新技術的創(chuàng)新研發(fā)，同時，加強技術成果轉化及推廣應用，助力解決更多家庭滲漏痛點。
